近日，成都微光集电推出其最新医疗产品——MIM10C1一次性内窥模组。该产品在电子内窥镜技术领域起到至关重要的作用，为临床一次性电子内窥镜、泛医疗、宠物医疗、工业电子内窥镜的领域的专业人员提供了一个卓越、可靠的视觉工具，极大地提升了电子内窥镜影像的质量和诊断的准确性。

01

超小尺寸设计

MIM10C1一次性内窥模组尺寸(镜头+Sensor)精确设计为1.12mm x 1.17mm x 1.48mm，可以选择增加微型LED照明装置。这一精巧的尺寸设计在电子内窥镜技术领域带来了显著的优势。它的便携性和灵活性使得设备能够轻松集成到各种内窥镜中。

02

卓越的光学性能

MIM10C1 的光学镜头是其另一大亮点。采用 3 片镜片结构，F/# 光圈值为 4.8，这种精心设计有效平衡了光线透过量和成像质量，减少了像差等光学缺陷，确保成像清晰锐利。同时，其水平视野（HFOV）和垂直视野（VFOV）均达到 85°，对角视野（DFOV）高达 120°，提供了极为广阔的观察范围。这意味着在使用过程中，用户能够在狭小空间内获取更多的图像信息，大大减少了观察死角。

03

 接口高兼容性与LVDS技术

MIM10C1图像传感器模组以其LVDS信号技术在长距离传输和抗干扰能力方面展现出显著优势。通过差分信号传输有效抵消外部电磁干扰，确保数据的完整性和稳定性，对于需要精确诊断和检测的应用场景至关重要。同时，低功耗特性有助于延长设备的电池寿命，特别是在医疗设备中。MIM10C1在接口方面展现出了显著的优势，其仅含VDD、VSS、SDA/DATA+、SCL/DATA - 四个接口，设计极简，降低连接复杂度，减少失误与兼容问题，提升研发及生产效率。接口兼容性出色，可与各类主控芯片及系统无缝衔接，适配医疗、工业等多领域芯片，助制造商加速产品上市。数据传输稳定可靠，SDA/DATA+ 和 SCL/DATA- 接口有效抗干扰，确保图像数据精准快速传输，满足临床手术与工业检测的高要求。且支持高速传输，保障实时性。

解析力测试

近期，MIM10C1 图像传感器模组进行解析力测试，在严格控制的环境下进行，镜头表面到USAF1951测试图表的距离从3mm至50mm不等，以模拟实际应用中的工作距离。测试采用三合一光源板，亮度设定为70，确保了测试环境的一致性和准确性。

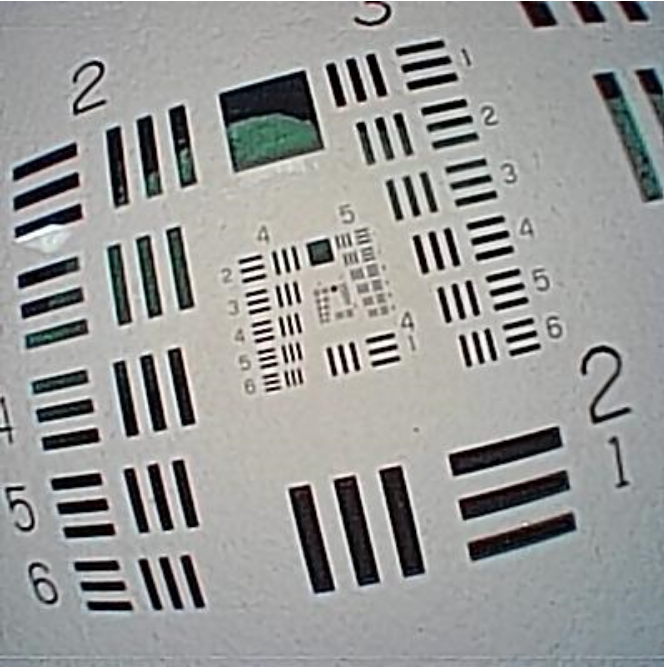

MIM10C1

（3mm）

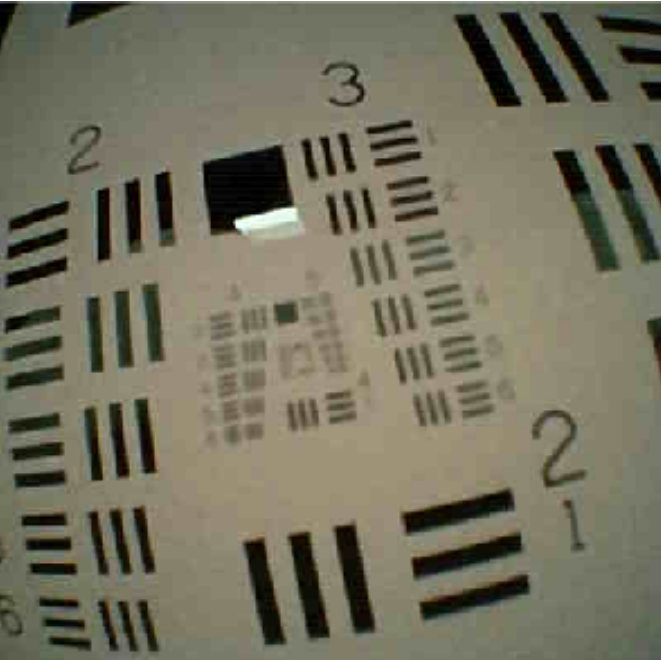

行业同规格产品

（3mm）

MIM10C1在各个测试距离下均展现出与行业同规格产品相媲美的能力。具体来看RAW图，在3mm处，MIM10C1能够分辨出4-4线对/22.60lp/mm的细节；在50mm处，线对数为0-6/1.78lp/mm。其解析力也保持在较高水平，能够更清晰地呈现测试图案的细节，线条更加锐利，图案边缘更加清晰。

ISP处理后性能提升

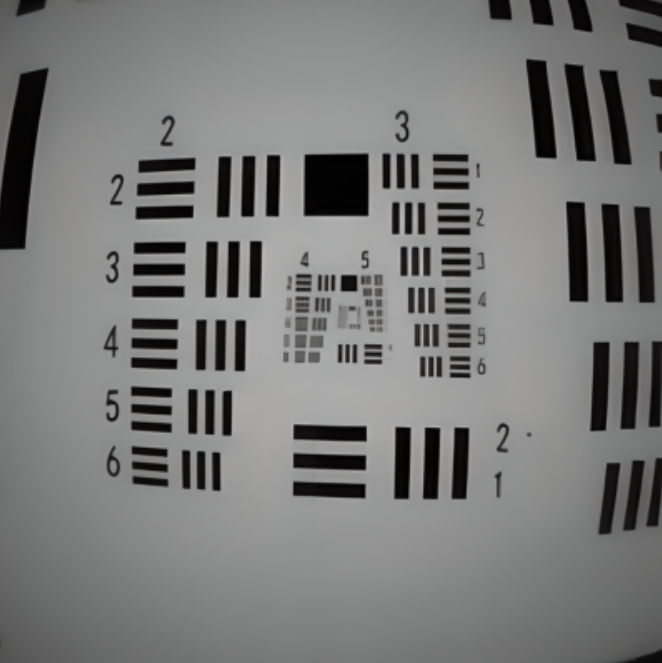

MIM10C1

（3mm）

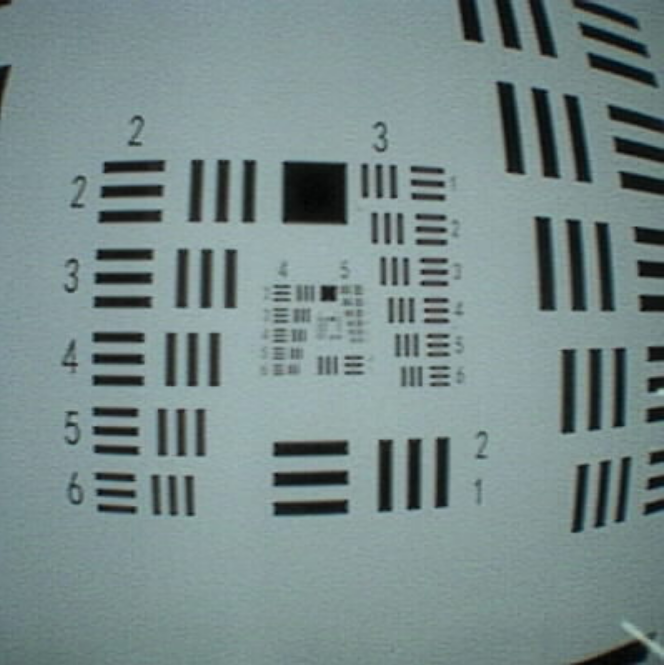

行业同规格产品

（3mm）

经过ISP处理后，MIM10C1性能有显著的提升。ISP处理使得MIM10C1的解析力线对数增加了1.5倍，提高了视觉舒适度，还通过降噪算法减少了图像中的随机噪声，同时畸变校正功能修正了图像畸变，确保图像的准确性，细节更加丰富，色彩还原更加准确，整体表现优于行业同规格产品。

MIM10C1模组方案出图

MIM10C1模组方案拍摄红椒内部结构，细节清晰度大幅提高，红椒籽粒粒分明且表面纹理可见，红椒纤维组织纤毫毕现，特写时微观细节尽显；色彩还原更加精准，色彩过渡自然；对比度增强带来丰富层次感，籽与果肉、纤维组织与周围组织对比明显。这一出色的出图效果为各领域提供了可靠的微观成像解决方案。
